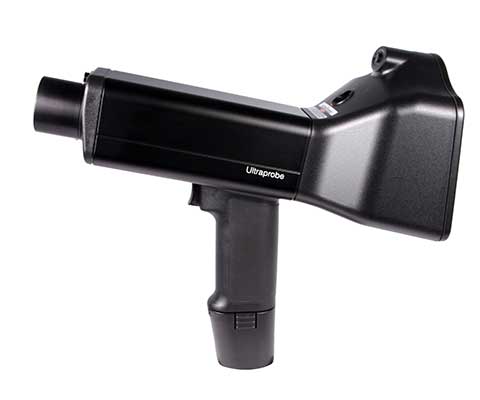

Ultraprobe 15,000

현재 사용 가능한 가장 정교하고 효율적인 초음파 데이터 수집, 검사 및 분석 장비

  • 터치스크린 기술
  • 사진 카메라
  • 사운드 녹음
  • 통합 스트로브 라이트
  • 레이저 포인터
  • 적외선 온도계

온보드 분광 분석을 사용하고, 기록하며, 사진을 촬영하고, 온도 판독을 모두 원터치로 수행하세요!

UE Systems의 개발 엔지니어는 한 손으로 초음파 상태 모니터링 솔루션을 모두 관리할 수 있도록 최신 기술과 규정된 모든 공장 검사 요구 사항을 결합한 슈퍼 감지 시스템을 개발하고 있습니다. 고유한 Ultraprobe® 15,000 기능은 다음과 같습니다.

  • 터치스크린 기술
  • 온보드 경로, 이미지, 사운드 계획 및 검토
  • 다중 데이터 화면: dB/온도/분광 분석
  • 적외선 온도계로 온도 판독 및 방사율 조정
  • 완전히 통합된 스트로브 라이트를 사용하여 회전 자산의 RPM 결정 및 저장
  • 온보드 분광 분석기로 상태 분석
  • 온보드 카메라로 테스트 지점 사진 촬영
  • 레이저 포인터로 정확한 위치 파악
  • 경보 그룹 검토와 보고서 생성
  • 데이터, 사운드 녹음 및 이미지 저장
  • 과거 기록 데이터 검토

모든 초음파 응용 분야 및 프로그램에 사용

  • 베어링 데이터 수집 경로 설정, 윤활 경로 분석 및 생성
  • 전기 시스템의 결함 검사, 현장 분석 및 보고
  • 결함 있는 스팀 트랩 검사
  • 누설 위치를 찾고 DMS 보고를 통해 누설당 비용 견적에 대한 보고서를 생성합니다

왜 이 장비를 선택해야 하나요?

  • 초음파 기술로 검사, 보고 및 분석할 수 있는 모든 가능성 활용
  • 터치스크린 조작으로 쉽고 빠른 탐색
  • 온보드 날짜 검토 및 현장 분광 분석
  • 분석 및 데이터 수집 프로그램에 이상적
  • 자산 상태를 효율적으로 관리·보고할 수 있고 라이선스가 필요 없는 데이터 관리 소프트웨어(DMS) 및 분광 분석 소프트웨어 제공

Ultratrend DMS™를 활용한 온보드 데이터 로깅은 다음 기능을 제공합니다.

  • 경로 관리 기능
  • USB 연결을 통한 업로드 및 다운로드
  • 다중 데이터 보기
  • 내역 표/스프레드 시트
  • 추세 차트
  • 데이터베이스 및 보고서 문서를 Excel로 내보내기

Spectralyzer™ 소프트웨어를 활용한 온보드 사운드 녹음은 다음을 제공합니다.

  • FFT 및 시계열의 사운드 파일 분석 기능
  • 분석 보고서 작성
  • 비교하기 좋은 과거 기록 내역 오버레이
  • 전기적 결함 진단
  • 베어링 결함 계산기로 결함 확인

터치스크린 조작

Ultraprobe® 15,000은 청소하기 쉽고 견고하며 내구성이 뛰어난 터치스크린 운영 체제로 작동합니다. 디지털 기술은 단 1~3번의 클릭으로 항상 필요한 지점에 도달할 가능성을 제공하는 세계에서 가장 효율적인 초음파 검사 도구입니다!

이 장비는 검사관이 희망하는 모든 기능, 테스트 효율성 및 보고 기능을 제공합니다!

Ultraprobe® 15,000 키트는 효과적인 상태 모니터링에 필요한 모든 부속품을 제공하며 다음 기본 부품을 포함합니다.

  • ULTRAPROBE® 피스톨 그립 하우징. 터치스크린 디스플레이 패널, 헤드폰 잭, SD 카드 및 모듈 소켓, 통합 IR 온도 센서, 디지털 카메라, 레이저 포인터, 온보드 분광기 및 온보드 데이터 로깅으로 구성됩니다.
  • SD 카드 리더
  • 산업용 고급 소음 감쇠 헤드폰
  • 울트라프로브 전원공급 배터리 2개
  • 주 하우징 및 워블 톤 제너레이터용 탁상 충전기 및 배터리 충전 키트
  • 제로 할리버튼 알루미늄 휴대용 케이스
  • 톤 테스트 방법에 사용하는 진폭 선택 스위치 내장 워블 톤 제너레이터
  • 원격 센서를 연결하는 원격 액세스 모듈(RAM)
  • 일관적인 베어링 및 오일 냉각 변압기 테스트를 수행하는 유선 마그네틱 마운트 원격 센서(RAS-MT)
  • 압력, 진공, 전기 방출과 같은 공기 기인 초음파를 식별하는 Trisonic 스캐닝 모듈
  • 스캐닝 모듈의 수신 대역을 좁히고 주변 초음파를 차단하는 고무 포커싱 콘
  • 베어링, 스팀 트랩, 밸브와 같은 내부 초음파 모니터링용 청진봉(접촉식) 모듈
  • 청진봉 접촉 범위를 78cm(31″)까지 늘리도록 설정된 연장 막대
  • 누설 탐지 또는 전기 방출에 대한 감지 범위가 훨씬 더 정확하고 확장된 원거리 모듈(LRM-15)
  • 종합 사용 설명서
  • DMS 소프트웨어와 무료 라이선스 및 업데이트!
  • Spectralyzer 소프트웨어와 무료 라이선스 및 업데이트!

하나의 키트 구성만 사용할 수 있습니다.

모든 울트라프로브 장비는 CE 인증을 취득했습니다.

사양 개요 Ultraprobe 15,000

외관 구조
휴대용 피스톨형 - 알루미늄 코팅과 ABS 수지로 제작.
회로
온도 보상 및 True RMS 변환 기능을 갖춘 고체 아날로그 회로 및 SMD 디지털 회로
주파수
20kHz~100kHz(1kHz 단위로 조정 가능)
응답 시간
10ms 미만
디스플레이
QVGA 터치스크린 – IR, 레이저 포인터, 카메라, 분광 분석기
사운드 녹음
WAV 파일 형식
적외선 온도
-4°F~932°F(-20°C~500°C)
카메라
2.0 메가 픽셀
메모리
400개의 저장 위치
배터리
충전식 리튬 NiMH
작동 온도
32°F~122°F(0°C~50°C)
출력
보정된 헤테로다인 방식 출력, 데시벨(dB), 주파수, SD 카드
프로브
Trisonic 스캐닝 모듈 및 청진봉 모듈, 원거리 모듈 및 RAS-MT
헤드셋
안전모용 고급 소음 감쇠 헤드폰
표시기
dB, 주파수, 배터리 상태 및 16칸 막대그래프
측정 범위
1 x 10-2 std. cc/sec ~ 1 x 10-3 std. cc/sec
치수
전체 키트 - 제로 할리버튼 알루미늄 휴대용 케이스
21.5″ x 18.5″ x 8″(55 x 47 x 20cm)
무게
피스톨 장치: 2.35lb(1.1kg)
전체 휴대용 케이스: 19lb(8.6kg)
보증
기본 1년: 부품/작업.
5년: 보증 등록 카드 작성 시
디스플레이 모드
dB(기본), IR, ABCD, 스펙트럼, 응용 분야별 기능, 분광 분석기(모드): 스펙트럼, 시계열 및 이중 사양
Ultraprobe 15000 키트
ASTM E1002-2005 누설 탐지 요건 충족 및 초과
*누설 구성에 따라 다름

브로셔 & 매뉴얼

부속품 선택 사항

DHC-2BT-TM: 하드햇과 함께 사용할 수 있는 송신기가 있는 디럭스 블루투스 헤드셋

높은 소음 환경에서 사용하기 위한 송신기가 있는 무선 블루투스 헤드셋. 청력 보호구 역할을 수행합니다. 안전모와 함께 사용하기에 편리합니다. 벨크로 루프 헤드 밴드는 모든 크기에 맞게 조정됩니다.

UTP: 초음파 테스트 지점

에폭시 키트로 완성된 초음파 테스트 지점. 일관된 테스트 지점 타깃을 보장하는 영구 설치용 자기 RAS 또는 청진봉 타겟. 사양 >>

누설 태그

압축공기 누설 점검 시 사용하는 세 개의 파트로 구성된 누설 태그 시스템: 누설 위치 마커, 누설 데이터 및 수리 태그.

FSM: 플렉시블 스캔 모듈

이 프로브를 불편한 각도에 맞게 구부려 도달하기 어려운 영역에서 음원을 찾습니다.

LRML: 레이저가 장착된 장거리 모듈

더 높은 정확도로 더 먼 거리에서 초음파를 감지합니다. 이 포물선 모양의 수신기는 멀리 떨어진 누설이나 전기 방출을 차단하는 데 도움이 됩니다. 정확성을 높이기 위해 레이저 포인터가 포함되어 있습니다.

UWC: 초음파 파형 집광기(포물선형 접시)

UWC는 표준 스캐닝 모듈의 감지 범위를 두 배로 늘리고 원거리에서 초음파 누설 및 전기 방출을 정확히 찾아냅니다.

CFM: 근접 초점 모듈

저압과 진공 누설 위치를 식별하는 데 유용한 특수 모듈입니다.

TFSM: 원격 액세스 모듈(RAM)이 장착된 텔레스코핑 및 유연한 스캐닝 모듈

이 프로브를 불편한 각도에 맞게 늘리거나 구부려 도달하기 어려운 영역(최대 2m)에서 음원을 찾습니다.

TFCM: 원격 액세스 모듈(RAM)이 있는 텔레스코핑 접촉 모듈

이 프로브를 확장하여 접근하기 어려운 영역(최대 2m/78in)에서 기계 부품/베어링을 테스트합니다.

EXC: 모듈 상호 연결 케이블

차폐 케이블은 도달하기 어려운 영역에 대해 두 모듈과 함께 작동합니다. 표준 길이: 2.4m. 길이를 최대 15m까지 사용할 수 있습니다.

SD 카드 판독기

USB 연결이 가능한 SD 카드 판독기는 Ultraprobe 10.000, Ultraprobe 15.000 또는 Ultraprobe 401에 사용되는 SD 카드에서 데이터를 쉽게 전송할 수 있습니다.

스틸 태그

누설을 식별하기 위한 스틸 태그.

인증서

DNV 해치 시험 인증서 사본 다운로드 >

UP15000 CE 적합성 선언 사본 다운로드 >

설계 평가 인증서 사본 다운로드 – UltraProbe 15000 >

UltraProbe® 15000은 다음 특허 중 하나 이상이 적용됩니다.
0151115; 0303776; 0315199; 1206586; 1297576; 1881263; 2562758; 2689339; 4416145; 4823600; 5955670; 6122966; 6339961; 6341518; 6415645; 6655214; 6707762; 6804992

UltraProbe 15000은 누설 감지에 대한 ASTM E1002-2005 요구 사항을 충족하거나 초과합니다.
