RAS – Remote Access Sensoren

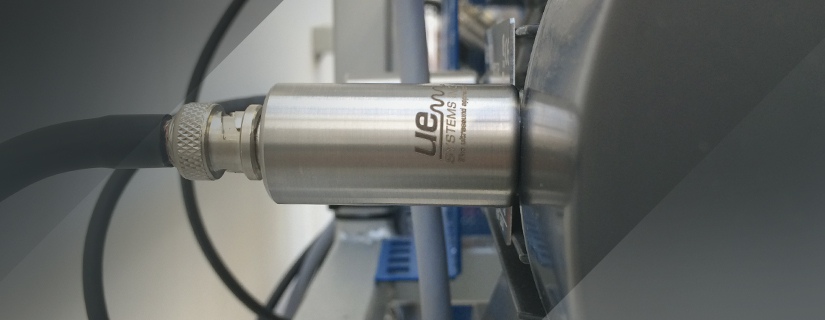

Inspecteer snel en gemakkelijk gesloten of moeilijkbereikbare lagers met de permanent gemonteerde sensoren van UE Systems

  • Gemakkelijk te installeren
  • Sluit zich aan op Switch Box
  • Inspecteer tot 8 lagers per keer
  • Perfect voor moeilijk bereikbare lagers
  • Inspecteer van een afstand en veilig
  • Kan aangesloten worden op het 4Cast systeem

Wanneer toegankelijkheid een probleem is, dan is onze Remote Access Sensor (RAS) het antwoord.

Wanneer toegankelijkheid een probleem is, zoals een motor in een afgesloten ruimte, of een testpunt wat moeilijk bereikbaar is, dan is onze Remote Access Sensor (RAS) het antwoord.

Monteer de RAS op het testpunt en begeleid de kabel van de sensor naar de locatie waar u makkelijk de RAM (Remote Acces Module) kan aansluiten. Wanneer u een meting wilt nemen, plaats de RAM in de Utraprobe en neem de meting. De installatie van de sensor gaat erg gemakkelijk en snel.

Monteer de RAS op het te testen object, sluit de BNC-kabel aan, begeleid de kabel naar een ‘acces point’. Vanaf nu kunt u elke keer wanneer u het punt passeert, de BNC-kabel aansluiten aan de RAM die ingeplugd zit in de Utraprobe 9000, 10.000 of 15.000, neem de data en ga naar het volgende punt.

Als er meerdere moeilijk bereikbare lagers zijn, dan kunt u ook gebruik maken van de UE Systems switch box met de mogelijkheid om 8 lagers per keer te testen!

UE Systems Switch Box

Wanneer toegankelijkheid of veiligheid een uitdaging is tijdens de inspectie van een testpunt, is de RAS Switch box het antwoord, wat het meten op afstand makkelijk en snel maakt.

Monteer 1 sensor of meerdere voor het meten op afstand. Monteer de RAS op een testpunt en begeleid de coaxkabel naar de switch box. Wanneer aangesloten, kun u tot 8 punten testen vanaf 1 locatie. Om te meten, sluit de RAM (Remote Access Module) aan op de switch box, selecteer een test punt met de schakelknop op de box en verzamel de data.

De UE Switch Box kan worden gebruikt met de Ultraprobe 9.00010.00015.000 en 401.

Hoog Temperatuur Gebruik

Wanneer het test object opereert onder hoge temperaturen, dan hebben wij speciale Remote Access Sensors en BNC kabels, in staat om temperaturen tot 120 graden Cº (250 F) te weerstaan.

Hoe te installeren

Het installeren van de UE Systems Remote Access Sensoren en Switch box is erg gemakkelijk en simpel:

  • Gebruik de meegeleverde montage kit, bestaande uit een schuurspons, epoxy lijm en 2 montage plaatjes met schroefdraad die zeer makkelijk te lijmen zijn op het testpunt
  • Schroef daarna heel eenvoudig de RAS op het montage plaatje met het draadeind, en sluit de kabel aan.
  • Sluit een einde van de BNC-naar-BNC-kabel aan de RAS en het andere eind van de kabel sluit u aan op de Remote Access Module (RAM). We hebben de kabels in verschillende lengtes en kunnen deze op verzoek ook op maat maken.
  • Wanneer u wil meten, sluit de Ultraprobe aan op de Remote Access Module (RAM) en voer de inspectie uit.

Optioneel kunt u gebruik maken van de Switch Box:

  • Sluit meerdere BNC-naar-BNC-kabels aan op de Switch box en selecteer 1 kabel per keer.
  • Sluit de RAM aan op de kabel, plug de RAM in de Ultraprobe en inspecteer 4 tot 8 punten per keer, door de schakelaar in te stellen op het juiste kanaal.

Wat heeft u nodig:

  • UE Remote Access Module (RAM) adapter wat het mogelijk maakt dat u met de Ultraprobe 9.000, 10.000 of 15.000 data kan uitlezen van de Remote Access Sensor (RAS).  De RAM is standaard meegeleverd met de Ultaprobe 10.000 en 15.000 Kit.
  • BNC-naar-BNC Kabel, om een verbinding te maken tussen de Remote Access Sensor en de Remote Access Module. Beschikbaar in de volgende standaard dimensies; 7.5 meter; 15 meter; 22 meter. UE Systems kan op verzoek de kabels op de gewenste lengtes maken.
  • De montage kit van de RAS bestaat uit:
    • Schuurspons
    • CB911 oplosmiddel – verwijderd olie, vet en vuil van het oppervlak
    • CB 200 Acryl lijm
    • Spatel om de lijm te verdelen op het testpunt
    • 2 montage blokjes
    • Montage Instructies

Remote Access Sensors Kit:

De Remote Access Sensors zijn geleverd samen met alles dat je nodig hebt om het permanent in uw lagers te monteren:

  • BNC-to-BNC cable
  • Abrade tool
  • CB911 Solvent Wipe
  • CB 200 Acrylic Adhesive
  • Wooden stick to apply adhesive
  • Click Bond piece
  • Acoustic Isolation Sleeve
  • Mounting Instructions
  • Switch Box (optional)

Specificatie overzicht RAS – Remote Access Sensoren

Remote Access Sensors
Specificatie Overzicht
Transducer
Piezoelektrisch, RVS stalen behuizing met een vrouwelijke BNC-connector
Dimensies
Diameter: 1.0″ (2.54 cm); Lengte: 2.4″ (6.1 cm)
Schroefdraad
(Vrouwelijk) 10/32
Kabel
BNC-connector, 7.5 meter standaard. Kan worden geleverd tot een lengte van 22 meter.
Voorversterker
Elektronisch en ontworpen voor communicatie met de Ultraprobe 9000, 10.000, 15.000 en 401 modellen.
Frequentiebereik
20 kHz – 100kHz
Bedienings Temp.
0° – 60° C
Switch Boxes
Specificatie Overzicht
Dimensies
Hoogte: 107 mm; Gewicht: 1.38 kg
Materiaal
16 kaliber, 304 RVS
Elek. Connectie
BNC
Input
1 tot 8 RAS Sensoren, Schakelbaar
Output
Single RAM (Remote Access Module) Output Connectie
Elek. gemonteerde Isolatoren
Inclusief

Brochure / Handleidingen

Optionele Accessoires

RAM: Remote Access Module

Adaptor om RAS sensoren te verbinden met de Ultraprobe.

Isolation-Y

Montage verlengstuk voor thermische isolatie UT750 / RAS.

Certificaten

Download een kopie van de RAS CE declaration of conformity >

Download een kopie van de Switch Box CE declaration of conformity >
