Ultraprobe 10.000

O mais recente sistema de inspeção ultrassónica digital para monitorização de condições com gravação de sons para as análises

  • Gravação de som de bordo
  • Gestão avançada de dados
  • Opções flexíveis para relatórios
  • Software DMS e Spectralyzer
  • Diagostique problemas elétricos
  • Ajuste de frequência 20-100 kHz

Inspecione, armazene, faça a gestão dos dados e efetue gravações de sons para as análises de espectros!

O Ultraprobe 10.000 apresentou à tecnologia de inspeção de ultrassons um nível totalmente novo. Com este sistema, os inspetores podem realizar análises de condições, gravar sons, armazenar e gerir dados.

Utilize em TODAS as aplicações e programas de ultrassons

  • Configure rotas de recolha de dados de rolamentos, analise e crie rotas de lubrificação
  • Inspecione os sistemas elétricos para verificar se existem falhas, analise no local e reporte
  • Inspecione para verificar se existem falhas nos purgadores de vapor
  • Encontre as fugas e reporte o custo por fuga com a criação de relatórios do DMS

Porquê escolher este instrumento?

  • Permite utilizar todas as possibilidades para inspecionar, reportar e analisar com ultrassons
  • Dados digitais exatos e reprodutíveis
  • Possibilidade de ajuste de frequência 20-100 kHz
  • Gravação de som de bordo
  • Ideal para a resolução de problemas, análises e programas de recolha de dados
  • É fornecido com o software de gestão de dados de licença gratuita (DMS) e análises de espectros para gerir e reportar as condições dos recursos

Registo de dados de bordo com o Ultratrend DMS™ que permite:

  • Gestão de rotas
  • Transferência através de uma ligação USB
  • Múltiplas vistas de dados
  • Tabelas/folhas de cálculo do histórico
  • Gráficos de tendências
  • Exportação de documentos da base de dados e relatórios para o Excel

Gravação de som de bordo com o software Spectralyzer™ que permite:

  • Análise dos ficheiros de som em FFT e Séries de Tempo
  • Criação de relatórios de análises
  • Sobreposição dos registos históricos para comparação
  • Diagnóstico de falhas elétricas
  • Calculador de falhas de rolamentos para confirmação de defeitos

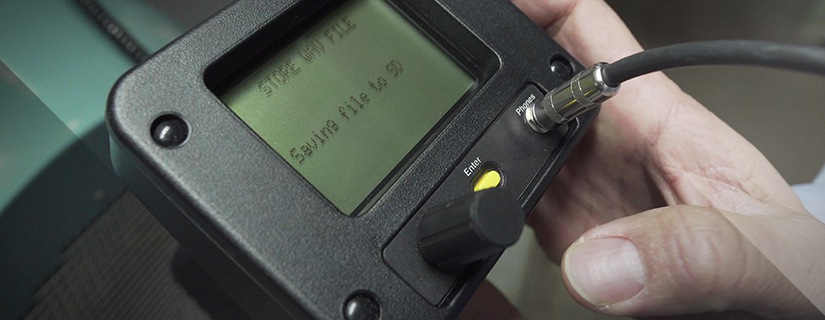

O Ultraprobe 10.000 simplifica a gravação de sons com a tecnologia Spin and Click™ muito simples

O Ultraprobe 10.000 apresenta a gravação de sons de bordo carregando apenas num botão. Irá gravar um exemplo de som diretamente no instrumento e irá ligá-lo a um dos 400 ficheiros de gravação armazenados no Ultraprobe!

Teste como pretende com:

  • Ecrãs de aplicação especializada
  • Funcionalidades ajustáveis para ligar/desligar
  • Ligação a dispositivos externos
  • Opções de gravação flexíveis

Este instrumento combina a resolução de problemas com recolha de dados e análises num recurso de manutenção usado diariamente!



O kit do Ultraprobe 10.000 vem equipado com todos os acessórios necessários para uma monitorização de condições efetiva e inclui elementos standard como:

  • Invólucro da pistola ULTRAPROBE. Consiste no visor, controlos para Girar e Clicar, tomada para auscultadores, cartão SD e recetáculo do módulo, registo de dados de bordo e bateria.
  • Leitor de cartão SD
  • Auscultadores de redução de ruídos industrial Deluxe
  • Kit do carregador da bateria para o invólucro principal e gerador de tons ululados
  • Mala de transporte em alumínio Zero Halliburton
  • Gerador de tons ululados com interruptor da seleção da amplitude para utilizar no método de prova de tons
  • Módulo de acesso remoto (RAM) para ligar sensores remotos
  • Sensor remoto de montagem magnética (RAS-MT) com cabo para consistência nos testes de rolamentos e transformadores arrefecidos a óleo
  • Módulo de rastreio Trisonic para localizar ultrassons de transmissão aérea como pressão, vácuo e emissões elétricas
  • Sonda de borracha para limitar o campo de receção do módulo de rastreio e para bloquear ultrassons do ambiente
  • Sonda de estetoscópio (do tipo contacto) para monitorizar ultrassons internos como em rolamentos, purgadores de vapor e válvulas
  • Kit da sonda de extensão para aumentar o alcance do contacto do estetoscópio para 78 cm
  • Módulo de longo alcance (LRM-10) para um alcance mais exato e alargado da deteção de fugas ou emissões elétricas
  • Coldre num cinto: mantém as suas mãos livres para se deslocar nas rotas e para subir e descer escadas
  • Manual de instruções completo
  • Software DMS com licenças e atualizações gratuitas!
  • Software Spectralyzer com licenças e atualizações gratuitas!

Só existe disponível uma configuração de um kit.

Todos os instrumentos Ultraprobe são aprovados pela CE.

Descrição Geral das Especificações Ultraprobe 10.000

Construção
Tipo de pistola portátil feita de alumínio revestido e plástico ABS
Circuitos
Circuitos Digitais SMD e Analógicos de Estado Sólido com compensação de temperatura e verdadeira conversão de RMS
Escala da Frequência
De 20 kHz a 100 kHz (sintonizável em incrementos de 1 kHz)
Tempo de Resposta
< 10 ms
Visor
LCD 64 x 128 com retroiluminação LED
Memória
400 localizações de armazenamento
Bateria
Lítio NiMH Recarregável
Temperatura em Funcionamento
De 0 °C a 50 °C (de 32 °F a 122 °F)
Saída(s)
Saída heterodine calibrada, frequência em decibéis (dB), saída de cartão SD
Sondas
Módulo de Rastreio Trisonic e Módulo de Estetoscópio, Módulo de Longo Alcance e RAS/RAM
Auscultadores
Auscultadores de atenuação de ruídos Deluxe para uso com capacete
Indicadores
dB, Frequência, Estado da Bateria e Barógrafo com 16 Segmentos
Limite*
1 x 10-2 std: cc/seg a 1 x 10-3 std. cc/seg
Dimensões
Kit completo numa mala de transporte em alumínio Zero Halliburton
55 x 47 x 20 cm.
Peso:
Unidade da Pistola: 1,1 kg
Mala de transporte completa: 8,6 kg
Garantia
1 ano para peças/utilização standard.
5 anos com formulário de registo de garantia completo e devolvido
Modos de Apresentação
Tempo Real, Instantâneo, Pico de Manutenção, Visor de Armazenamento e Específicos da Aplicação
* Depende da configuração das fugas

Brochura e Manuais

Acessórios Opcionais

DHC-2BT-TM: Auscultadores para capacete de segurança com transmissor bluetooth

Auscultadores Wireless Bluetooth com transmissor para usar em ambientes de ruído intenso. Serve como dispositivo de proteção de audição. Adequado para uso com capacetes. As tiras de velcro permitem ajustar a todos os tamanhos.

UTP: Pontos de ensaio para inspeção com ultrassons

Pontos de ensaio para inspeção com ultrassons, inclui packs de cola epóxi. Ideal para criar um ponto de ensaio permanente e consistente, para um sensor magnético ou módulo de estetoscópio, asegurando assim a fiabilidade das medições. Especificações >>

RAS: Sensores de Acesso Remoto

Sensor montado permanente, com cabo de 7,5 m para ligação com um Ultraprobe (requer RAM).

Etiquetas de fuga de ar comprimido

Um sistema de etiquetas em três partes para as deteções de fugas de ar comprimido.

FSM: Módulo Flexível de Exploração

Dobre esta sonda para alcançar ângulos irregulares, de modo a localizar fontes de ultrassom em áreas de difícil acesso.

LRML: Módulo de Longo Alcance com Laser

Deteta ultrassons a grandes distâncias com uma maior exatidão. Este recetor parabólico ajuda a detetar emissões elétricas ou fugas que estejam distantes. Inclui ponteira laser.

UWCL: Concentrador de forma de onda ultrassónica (Prato Parabólico) - com laser

O UWCL duplica o alcance de deteção dos módulos de exploração standard e fornece a posição exata de fugas ultrassónicas e emissões elétricas que se econtrem a grandes distâncias. Inclui ponteira laser.

UWC: Concentrador de forma de onda ultrassónica (Prato Parabólico)

O UWC duplica o alcance de deteção dos módulos de exploração standard e fornece a posição exata de fugas ultrassónicas e emissões elétricas que se econtrem a grandes distâncias.

CFM: Módulo de Enfoque Próximo

Um módulo especializado para ajudar a localizar fugas de vácuo e pressão de baixo nível.

TFSM: Módulo Telescópico Flexível de Exploração com RAM (Módulo de Acesso Remoto)

Extenda e dobre esta sonda para alcançar ângulos irregulares de modo a localizar fugas e emissões elétricas em áreas de difícil acesso (extende-se até 2 m).

TFCM: Módulo Telescópico Flexível De Contato Com RAM (Módulo de Acesso Remoto)

Expanda esta sonda para testar os componentes mecânicos/rolamentos em áreas de difícil acesso (até 2 m).

EXC: Cabo de Extensão de Módulos

Cabo blindado, funciona com todos os módulos, para áreas de difícil acesso. Comprimento standard: 2,4 m. Disponível em comprimentos até 15 m.

Leitor de Cartões SD

Leitor de Cartões SD com ligação USB, para facilmente transferir dados de cartões SD usados com o Ultraprobe 10.000, Ultraprobe 15.000 ou Ultraprobe 401.

Etiquetas de Metal

Etiquetas de Metal para identificar fugas em purgadores de vapor.

Certificados

Transfira uma cópia da declaração de conformidade da CE para o Ultraprobe 10.000 >

Transfira uma cópia da ABS Product Assessment para o Ultraprobe 10.000 >

O Ultraprobe 10.000 é abrangido por uma ou mais das seguintes patentes:
0151115; 0303776; 0315199; 1206586; 1297576; 1881263; 2562758; 2689339; 4416145; 4823600; 5955670; 6122966; 6339961; 6341518; 6415645; 6655214; 6707762; 6804992

O Ultraprobe 10.000 cumpre e excede os requisitos ASTM E1002-2005 para a deteção de fugas.
